Захват для крепей в траншейном строительстве
С помощью захвата для траншеных крепей устанавливаются и извлекаются боксы траншейных крепей. Транспортировка траншейных боксов на строительной площадке безопасна, благодаря дополнительному транспортному устройству системы «Schmölz®», которая смонтирована в середине каждой траншейной крепи. Эта система экономит дополнительные человеческие ресурсы. Идеально подходит для использования траншейных крепей (во избежание несчастных случаев).
Захват для опорных стен траншейных крепей позволяет безопасно поднимать, тянуть, перемещать и транспортировать опорные стены крепей в траншейном строительстве. Вся ручная трудоемкая работа крепления и отцепления цепей при передвижении и установки опорных стен и боксов крепей отпадает. Опорные плиты крепей цепляются специальным гидравлическим захватом, без дополнительных крепежных средств. Захват для траншейных опорных стен крепи как обычное гидравлическое навесное оборудование через автоматические системы Oilquick и LikuFIX, непосредственно из кабины оператора.
Очень интересная статья в Allgemeine Bauzeitung ABZ наглядно демонстрирует огромный потенциал экономии в траншейном строительстве благодаря применению захвата SchachtFIX, захвата для боксов траншейных крепей и захвата для опорных стен крепей. Читайте здесь
Больше эффективности в траншейном строительстве
Захват для боксов траншейных крепей в работе
Строительная техника
Технические листы
- Захват для траншейных крепей.pdf (762KiB)
- Внимание-Захват для траншейных крепей.pdf (328Kib)
- Внимание- Захват для опорных стен траншейных крепей.pdf (269Kib)
- Захват для опорных стен траншейных крепей.pdf (773KiB)
- Крюк для вытягивания опорных стен крепи.pdf (528KiB)
- Информация о захвате опорных стен траншейных крепей.pdf (7 MiB)
- Информация о захвате траншейных крепей.pdf (3MiB)
- Оборудование - настройка давления.pdf (214KiB)
- Сварочные пластины.png (423 KiB)
Здесь вы найдете пример расчета.
Остались ли у вас вопросы или вам нужно конкретное предложение в соответствии с вашими требованиями?
01. GS Захват
для траншейных крепей имеет знак качества GS для работы через Oilquick и Likufix
Захват для крепей через адаптеры Oilquick и Likufix

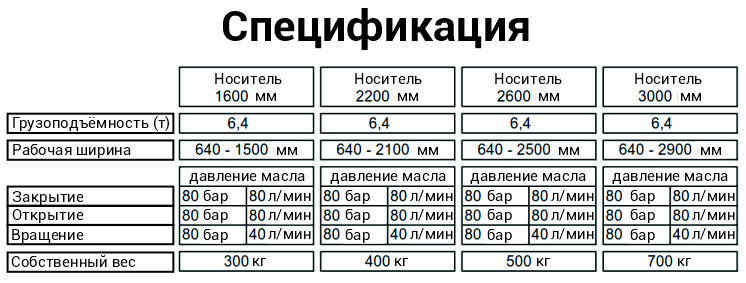

Мы предлагаем захват траншейных боксов крепей в 4 рабочих размерах по ширине. Траншейный бокс крепится на прямую к захвату, без дополнительных подъемных приспособлений. Захват для траншейных крепей управляется также, как и любое навесное оборудовании через Oilquick и Likufix, непосредственно из кабины оператора.
Преимущества
- Оба захвата, разработаны специально под системы автоматической смены оборудования OilQuick и LikuFIX.
- Гидравлический узел сцепления захвата крепи и опорной стены, управляется из кабины экскаватора.
- Высокая маятниковая устойчивость и безопасная работа на ограниченных в пространстве строительных площадках
- Точное и быстрое позиционирование в траншее без посторонней помощи
- Вращение на 360° благодаря встроенному приводу вращения
- Расширяет возможности использования существующих систем автоматической смены оборудования Oilquick и LikuFIX
- Рационализация и оптимизация демонтажа элементов в траншейном строительстве
- Минимизирует риск несчастных случаев и травм на строительной площадке
- При использовании захвата для крепей отпадает необходимость в ручном навешивании и снятии цепей

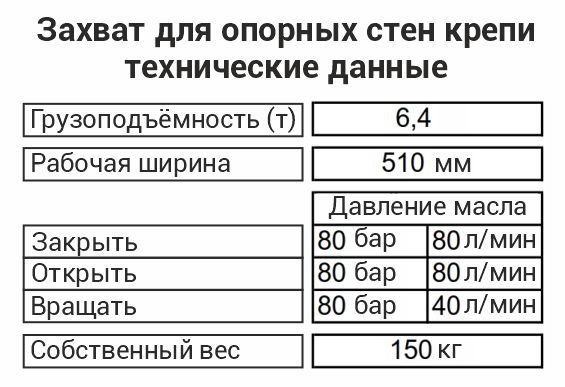

02. Захват для опорных стен крепей имеет знак качества GS для работы с Oilquick и Likufix
Захват для опорных стен позволяет безопасно поднимать, тянуть, перемещать и транспортировать опорных стены без трудоемкого ручного навешивания и отсоединения цепей.
Траншейные крепи поднимаются непосредственно захватом, без дополнительных подъемных средств. Все функции захвата опорных плит управляются, из кабины экскаватора, так же как и любое навесное оборудование которые управляются через системы Oilquick и Likufix
Захват для опорных стен крепи является элементом системы Schmölz®. На таких опорных стенах необходимо иметь посадочные втулки.
Преимущества
- Разработано как навесное оборудование для автоматических квик-каплеров OilQuick и Likufix
- Гидравлическое устройство для сцепления с опорной стеной крепи управляется из кабины оператором.
- Высокая маятниковая стабильность
- Безопасная работа в ограниченном пространстве строительных площадках
- Точное и быстрое позиционирование в траншее без вспомогательного персонала
- Бесконечное вращение в обе стороны за счет встроенного привода вращения
- Расширяет возможности применения быстросъёмных систем Oilquick и Likufix
- Минимизирует риск несчастных случаев и травм на строительной площадке
- Рационализирует и оптимизирует демонтаж элементов траншейных крепей
- Нет необходимости в ручном креплении и снятии цепей

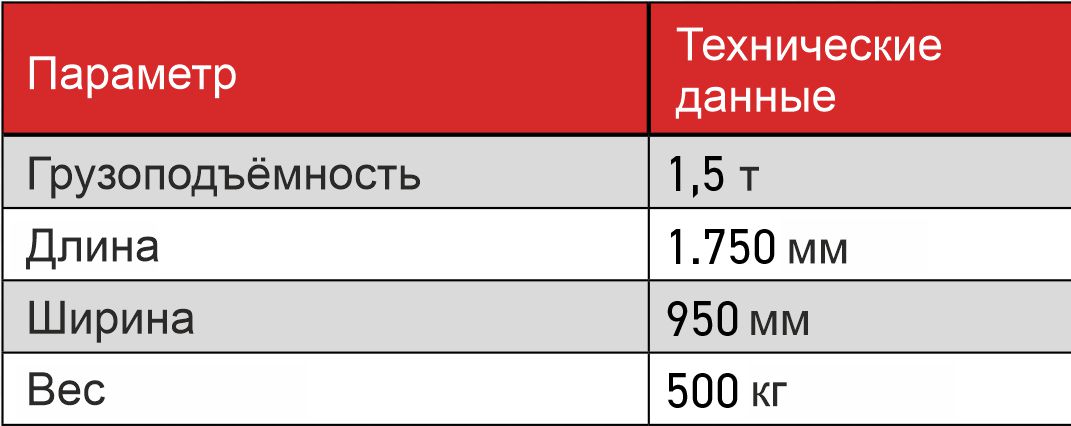

03. Устройство для переворота QuickRotator
Разработано для эффективной работы с навесным оборудованием для систем быстрой смены Oilquick и Likufix
Быстрая замена и позиционирование /распределение навесного оборудования между 2 экскаваторами на объектах траншейного строительства. QuickRotator расширяет возможности применения существующих систем быстрой смены оборудования Oilquick и Likufix.
Преимущества
- Быстрая замена и позиционирование /распределение навесного оборудования между 2 экскаваторами на объектах траншейного строительства.
- Ручной фиксирующий палец соединяет основание и крышку
- Гидравлическое устройство для сцепления управляется из кабины оператором.
- Стабильные транспортные петли для сцепления с захватом траншейных крепей.
- Безопасная работа в ограниченном пространстве строительных площадках
- Точное, быстрое размещение и позиционирование в траншее без вспомогательной силы
- Расширяет возможности использования существующих систем быстрой смены Oilquick и Likufix
- Рационализирует и оптимизирует использование навесного оборудования на объектах траншейного строительства
- Минимизирует риск несчастных случаев и травм на строительной площадке
- Бесступенчатое вращение в обе стороны верхней и нижней плиты между собой
04. Решение проблемы крепейным крюком

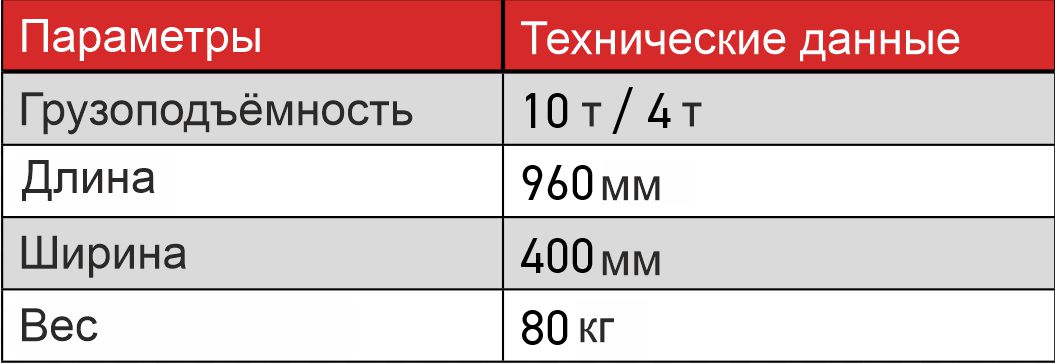

Крюк для траншейных крепей это вспомогательный инструмент для извлечения плотно застрявших элементов крепей из грунта (боксов, стен, скользящих направляющих и т.д.). Он выдерживает даже самые максимальные тяговые нагрузки. Крюк для вытягивания разработан для систем быстрой смены оборудования Oilquick и Likufix.
Крюк для извлечения опорных стен крепи направляется в проушину стены прямо из кабины экскаватора, оператором без посторонней помощи.
Преимущества
- Автономное управление экскаваторщиком
- Экономит человеческие ресурсы и средства
- Оператор машины может самостоятельно вводить крюк в одну из трёх проушин
- Повышает безопасность на строительной площадке. Персонал больше не должен находиться в опасной зоне экскаватора
- Мощный
- Короткая натяжка цепи
- Низкие требования к обслуживанию
